  Entrenador electrónico de zanfona diatónicaDavid

A continuación se describe la construcción de un "entrenador electrónico de zanfona diatónica". Es un montaje mas dado a la imaginación que a conocimientos constructivos sobre instrumentos (tomároslo de forma jocosa). La idea partió al estar esperando unas piezas metálicas para la construcción de una zanfona de verdad, como las piezas tardaban en llegar y uno se estaba impacientando, se me ocurrió el construir un aparato con el que poder practicar sin tener zanfona, o incluso en cualquier lugar, puesto que mi intención era dotarlo de salida para auriculares.Detalle de piezas

Para ello me acerque a las socorridas tiendas de "Todo a 100", que no son otra cuestión que tiendas donde venden un cúmulo de cosas de baja calidad y a bajo precio, que de vez en cuando te sacan del apuro, como en este caso me ocurrió a mi.

En este almacén compre un pequeño órgano de juguete y un plumier de madera (de cedro) con la intención de montar el teclado de una posible zanfona diatónica. El órgano no sonaba muy bien, un tanto desafinado y agudo, pero con un par de resistencias y algunos condensadores se soluciono; por otra parte compre una clavija hembra para auriculares, un poco de cable de los de montaje en placas y un potenciómetro para poder ajustar el volumen en la salida de los auriculares, el resto lo realice con las propias piezas del órgano y algunos listones de madera (coste total 5 euros).Detalle interior

Como podéis ver la construcción es de lo mas simple. Encaje las pilas en el propio plumier, aproveche el interruptor del órgano para poder apagar el aparato a conveniencia. También utilice el altavoz del órgano y sus "teclas", que no son otra cosa que una pequeña membrana de goma con una pieza metálica en el interior que pulsa sobre las pistas de un circuito impreso, realizando las tareas de interruptor para cada nota. Estos interruptores les corte y separe de la "placa madre" a fin de utilizarlos al pulsar las teclas de madera.Detalle pilas, interruptor y teclas

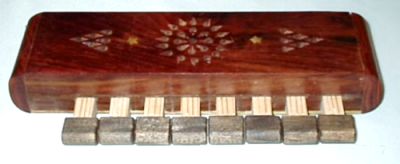

Las teclas las realice con listones de pino de 1 x 1 cm. encajándolos en la parte frontal del plumier como si se trataran de las teclas de una zanfona, de esta forma la digitación es mas o menos similar.

El altavoz se desconceta al insertar la clavija de los auriculares, asi no "metemos ruido".

Por lo demás creo que el resto de la construcción se ve en las fotos.

El aparato ha quedado de lo mas aparente y es realmente cómodo para no dar la lata y poderlo utilizar en cualquier sitio.

David González - agosto de 2002
